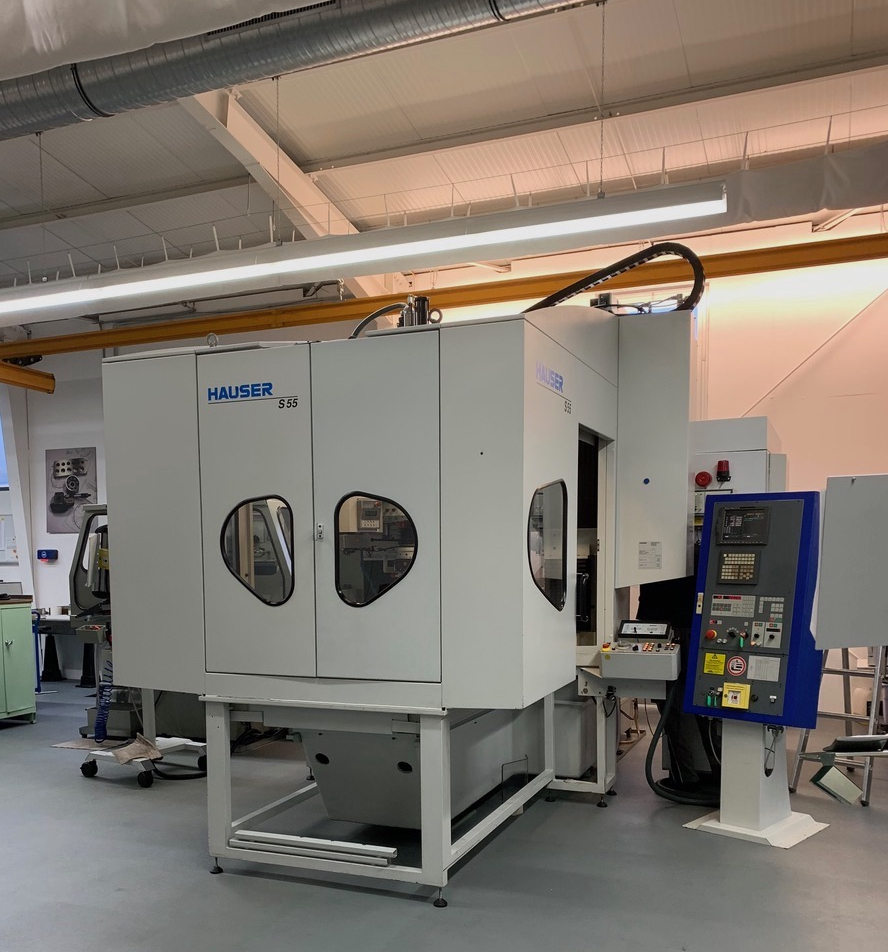

Technische Daten:

  • Verstellbereich X; Y 1.300 x 800 mm
  • Vertikalverstellung des Schleifkopfes (W) 635 mm
  • Durchlass zwischen Schleifmotor und Tisch 0 - 735 mm
  • Durchlass zwischen den Ständern 950 mm
  • Max. Schleifdurchmesser 300 mm
  • Konisch-Schleifen, max. eingeschlossener Winkel 16°

Tisch:

  • nutzbare Fläche: 1.440 x 860 mm
  • zulässige Belastung, max. 1.500 kg

Schleifspindeldrehzahl:

  • mit Motoren, stufenlos einstellbar 4.500 - 80.000 U/min
  • mit Turbinen 100 000 und 160 000 U/min
  • Hublänge der Spindelhülse (Z), max. 170 mm
  • Nettogewicht der Maschine 7.000 kg

- Messtaster mit Taststift
- Kalibrierzyklus für Messtaster
- Messzyklus für Positionen und Durchmesser geschliffener Löcher
- Ausgabe Resultate der Messungen als PDF-Datei
- Detektion Werkstückaufspannlage durch Aufnehmen von 2 Löchern

  • ADCOS Steuerung /5-Achsen
  • Spezial Hardware
  • C-Achse kombiniert mit Planetenantrieb
  • ASS-Automatik Sensoric System- (Luftschleifen)
  • Absauganlage
  • Bandfilteranlage
  • NC-Z-Achse / Fmax 12m
  • programmierbare Spindeldrehzahl

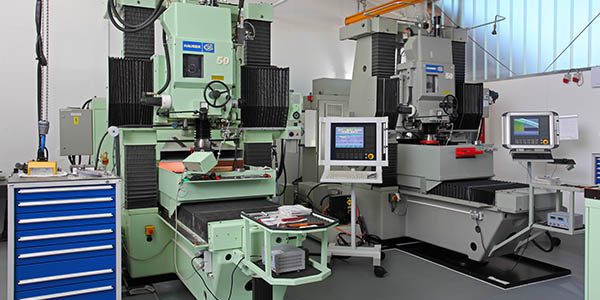

Technische Daten:

  • Verstellbereich X; Y 900 x 600 mm
  • Vertikalverstellung des Schleifkopfes (W) 635 mm
  • Durchlass zwischen Schleifmotor und Tisch 0 - 750 mm
  • Durchlass zwischen den Ständern 950 mm
  • Max. Schleifdurchmesser 300 mm
  • Konisch-Schleifen, max. eingeschlossener Winkel 16°

Tisch:

  • nutzbare Fläche: 1020 x 860 mm
  • zulässige Belastung, max. 800 kg

Schleifspindeldrehzahl:

  • mit Motoren, stufenlos einstellbar 4500 - 80000 U/min
  • mit Turbinen 100 000 und 160 000 U/min
  • Hublänge der Spindelhülse (Z), max. 150 mm
  • Tisch- und Querschlitten X;Y, DC-Servoantrieb 0 - 1500 mm/min
  • Nettogewicht der Maschine 6000 kg
  • Hi-Cut
  • Bandfilteranlage

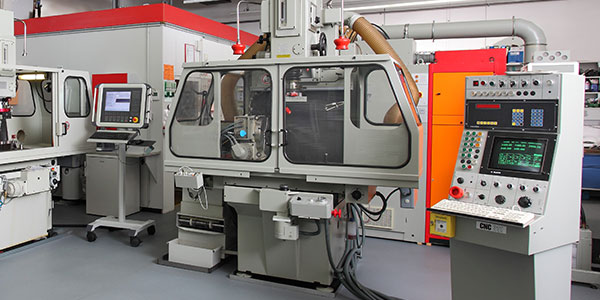

Technische Daten:

  • Tisch nutzbare Fläche 600 x 380 mm
  • Steuerung ADCOS CNC 800 X ,Y ,Z ,C ,U-Achse
  • Längsweg (X-Achse) 500 mm
  • Querweg (Y-Achse) 300 mm
  • 1-Ständer Ausführung
  • Weg des Vertikalschlittens 450 mm
  • Durchlass zwischen Schleifmotors u. Tisch 485 mm
  • Größter Schleifdurchmesser 230 mm
  • mit Auslegerplatte 360 mm
  • Ausladung des Schleifkopfes 340 mm
  • max. Winkel bei Konischschleifen 16°
  • ADCOS Steuerung / 6-Achsen
  • Hi-Cut
  • Kleinlöschanlage
  • Bandfilteranlage

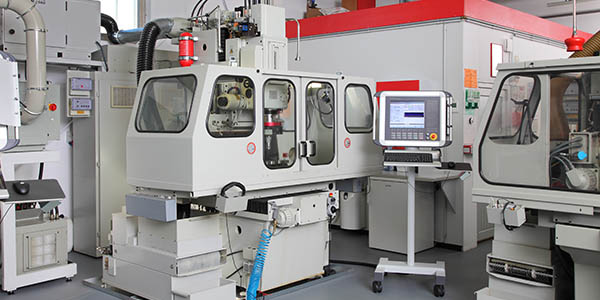

Technische Daten:

  • Tisch nutzbare Fläche 600 x 380 mm
  • Steuerung ADCOS CNC 800 X, Y, Z, C, U und W -Achse
  • Längsweg (X-Achse) 400 mm
  • Querweg (Y-Achse) 250 mm
  • 1-Ständer Ausführung
  • Weg des Vertikalschlittens 450 mm
  • Durchlass zwischen Schleifmotors u. Tisch 485 mm
  • Größter Schleifdurchmesser 230 mm
  • mit Auslegerplatte 360 mm
  • Ausladung des Schleifkopfes 340 mm
  • max. Winkel bei Konischschleifen 16°
