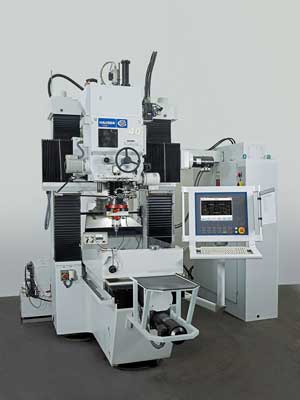

Hauser Koordinatenschleifmaschinen des Typs

  • S50L
  • S55
  • ADCOS Steuerung CNC800 5 Achsen
  • Version auf Windows Basis
  • Spezial Hardware
  • C-Achse kombiniert mit Planetenantrieb
  • ASS-Automatik Sensoric System- (Luftschleifen) mit Crash Sensor
  • Absauganlage
  • Bandfilteranlage
  • NC-Z-Achse / Fmax 12m
  • programmierbare Spindeldrehzahl

Technische Daten:

  • Arbeitsbereich:650 x 450 mm
  • Verstellbereich X; Y 500 mm
  • Vertikalverstellung des Schleifkopfes (W) 0 - 500 mm
  • Durchlass zwischen Schleifmotor und Tisch
  • Durchlass zwischen den Ständern 750 mm
  • Max. Schleifdurchmesser 300 mm
  • Konisch-Schleifen, max. eingeschlossener Winkel 16°

Tisch:

  • nutzbare Fläche: 770 x 630 mm
  • zulässige Belastung, max. 500 kg

Schleifspindeldrehzahl:

  • mit Motoren, stufenlos einstellbar 9000 - 80000 U/min
  • mit Turbinen 100 000 und 160 000 U/min
  • Hublänge der Spindelhülse (Z), max. 150 mm
  • Tisch- und Querschlitten X;Y, DC-Servoantrieb 0 - 3000 mm/min
  • Nettogewicht der Maschine 4000 kg
  • Tischgroesse 600 x 380 mm
  • Längsweg (X-Achse) 400 mm
  • Querweg (Y-Achse) 250 mm
  • 1-Ständer Ausführung
  • Weg des Vertikalschlittens 450 mm
  • Durchlass zwischen Schleifmotors u. Tisch 485 mm
  • Größter Schleifdurchmesser 230 mm
  • mit Auslegerplatte 360 mm
  • Ausladung des Schleifkopfes 340 mm
  • max. Winkel bei Konischschleifen 16°
  • Heidenhain Digitalanzeige
  • Oberfläche: 595x320mm
  • Bereich: 400x250mm
  • Höhenverstellung cirka 500mm
  • Max. Öffnung zwischen Motor u. Tisch ca. 480mm
  • Auslass 310mm
  • Max. Schleifdurchmesser ca. 220mm
  • mit einem Schleifmotor 45ST



1x Farbton grün und 1x Farbton grau

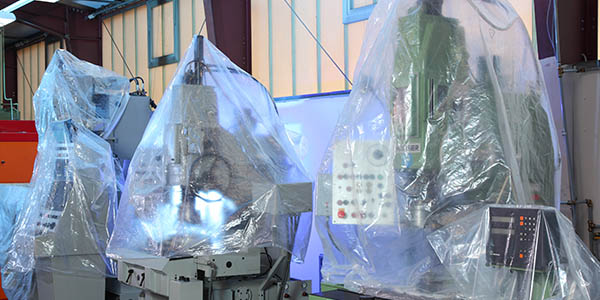

Die Maschinen sind unter Strom zu besichtigen.
